Reservedele Scotte / Woody / Blackstar / RTB / Phoenix

El-tænding ekstra slidstærk

Ønsker du en ekstra slidstærk eltænder og mere holdbar eltænder, så kan du med fordel skifte til en keramisk eltænder. En keramisk eltænder er meget hurtigere til at tænde op i træpillerne og så er den mere holdbar og kan klare flere eltændinger end en almindelig eltænder. Passer til flere NBE pillefyr.

Obs. Skal monteres i rør for keramisk tænder hvis det er muligt, det giver det bedste resultat.

Denne keramiske eltænder skal, hvis det er muligt, monteres i et støtterør. Da der er forskel på pillebrændere, er dette ikke en mulighed på alle modellerne. På de modeller hvor det ikke er muligt at montere den keramiske eltænder i et størrerør, kan man i stedet for lægge et lille stykke jern eller lignende inde under spidsen på eltænderen. Dette lille stykke jern vil betyde, at den keramiske tænder kan blæse varmen ud af det lille tændehul forrest i brændere.

Når den keramiske eltænder er monteret inde i brænderen, bør man kontrollere at den sidder korrekt og at den kan komme af med varmen ud gennem hullet. Spidsen af den keramiske-eltænderen skal trækkes ca. 3mm tilbage så den ikke rammer mod brænderhuset.

Gummiproppen monteres i brænderen igen og ledningerne tilsluttes på motorprintets terminaler. Det betyder ikke noget hvordan ledningerne vender de kan ikke vendes forkert. Pas på ikke at slå eller støde den keramiske eltænder, da det er keramik tåler den ikke det.

Tjek at styringen har monteret et 4 Amp sikring inde i styringen, indtast de medfølgende tænderparameter og start fyret op.

Den keramiske eltænder leveres med silicone ledning.

 NB. Kan ikke bruges til Pelex pillebrænder.

Eltænderen passer til Woody,Scotte og RTB pillefyr

Eltænderen sidder inde i pillebrænderen lige neden under motoren.

Skift eltænder

Eltænderen er let at skifte, ved at trække gummiproppen ud og trække den gamle tænder med ud. Når du sætter en ny tænder i lægger du den ind på hylden inde i brænderen og skubber den helt frem mod hullet ude foran i brænderen. Dernæst monteres gummiproppen igen og begge ledninger tilsluttes på motorprintet.

Ledningerne kan ikke vende forkert og det betyder ikke noget om du bytter dem rundt. Har din pillebrænder svært ved at tænde træpillerne op? Så er det med stor sansynlighed eltænderen der er slidt eller helt deffekt.

U eltænding:

• Diameter: 8 mm
• Længde: 100 mm
• Kabel: 300 mm
• Ydelse: 275 Watt
• Belastning: 27 W/cm2

Passer til alle pillebrænder Woody, Scotte og Biocomfort, som ikke er produceret med en keramisk eltænder.

Gummiprop til eltænder. Gummiproppen monteres sammen med den keramiske eltænder eller den almindelige eltænder på NBE pillebrænder. Gummiproppen gør pillebrænderen tæt, så luften ikke kommer bagud af træpillebrænderen. Selve proppen er meget nemt at sætte i ved at den forsigtigt presses ind i rillen med en flad skruetrækker.

Data

• Gummiprop til eltænder
• Formål: At gøre pillebrænderen tæt

Producent

• NBE

Stor gummiprop for eltænder til Woody, Scotte, BS+, RTB og RTB Phoenix Pillefyr. Gummiproppen er nemt selv at montere.

Data

• Stor gummiprop
• Mål: 26 mm
• Montering: Gummiproppen presses forsigtet ind i rillen med en flad skruetrækker.

Gummiproppen er meget let at montere og bør monteres med det formål, at gøre pillebrænderen helt tæt, så der ikke kommer luft bagud af pillebrænderen.

Producent

• NBE

Fotosensor/Lysføler/Fotocelle til Scotte/Woody pillebrænder

• Passer til Scotte, Woody, Biocomfort pillebrænder mf.
• Fotosensoren sidder monteret ind i siden af træpillebrænderen og ser efter om der er ild i pillebrænderen.
• Fotosensoren kan blive slidt eller medtaget af varme med tiden og bør i såfald skiftes.

Kan din træpillebrænder ikke se lys (LX) kan der være et par mulige fejlkilder, feks. kan fotosensoren trænge til udskiftning. Motoren der snegler træpillerne ind kan være defekt eller pillebrænderen trænger til en justering på styringen.

Fotosensoren er let at skifte selv.

Husk at afbryd strømmen først. Man trækker fotosensoren ud af sin holder på siden af brænderen og afmonterer ledningerne på motorprintet. Så tilslutter man den nye fotosensor på motorprintet igen (ledninger kan ikke vendes forkert) Sæt fotosensoren ind i holderen og drej det lille glas ud mod flammen. Fotosensoren skal så langt ind i brænderen, at den kan se flammen.

Tjek evt. på styringen, at den kan se lys (LX) inden opstart.

Den ekstra fint følende fotosensor, lyssensor, fotocelle erstatter den gamle model og passer til Scotte / Woody og Scotte+ mf.

Fotosensoren leveres med 40 cm ledning.

Clips til fotosensor / lysføler. Denne lille clips passer til diverse fotosensorer og gør det nemt at holde styr på dine kabler.

Data

• Clip til fotosensor

Farve

• Sort

Vi har diverse clips til fotosensor samt holdere som gør det nemt at lave en korrekt montering af fotosensor / lysføler. Få altid en professionel rådgivning samt hurtig levering her.

NBE Fotoføler - Flad. Den flade fotoføler bruges på de nye NBE pillebrænder Scotte, Woody og RTB.

Data

• Flad Fotoføler

Rensning af fotoføler

Fotoføleren er monteret bagerest i pillebrænderen på bagpladen. Den er monteret mellem motorprint og sneglemotoren. Hvis fotoføleren har problemer med at "se" flammen, så kan det være fordi at den enten er defekt eller beskidt. Hvis fotoføleren bare er fyldt med skidt, er nem at rense og man kan sagtens selv gøre det, hvis man er lidt fingersnild. Det er vigtigt at starte med at afbryde strømmen og lade fyret køle ned inden man går i gang. Hernæst tager man faldrøret af pillebrænderen og kigger ind på bagpladen over sneglen (Det er sikkert nødvendigt med brug ekstra lys som en lommelygte. Find fotoføleren og tør den af, så den er ren igen.

Udkiftning af fotoføler

Hvis fotoføleren ikke bare er beskidt men er defekt, kan denne også ganske nemt udskiftes. Det gøres lettest ved at tage pillebrænderen ud, for bedre at kan se hvad man laver og for at stå med det i en ordentlig arbejdshøjde. Det kræver selvfølgelig lidt mere kendskab og det kan være nødvendigt at bestille et service og få fagfolk til at udskifte fotoføleren hvis denne er defekt. Har man selv lidt kendskab, kan man forholdsvist nemt finde hvor fotoføleren sidder mellem motorprint og sneglemotoren. Tag herefter en bormaskine med en 3,5 mm bor og bor popnitten ud som sidder i siden af fotoføleren. Dernæst løsner man de to kabelben, som går til motorprintet på klemrækken og tager herefter den defekte fotoføleren ud.

Montér den nye fotoføler med de to kabelben på motorprintet og sæt fotoføleren på plads i hullet på bagpladen. Tag herefter den medfølgende selvskærende skrue og skru fotoføleren fast igen. Montér træpillebrænderen igen på kedlen og tjek, at det hele virker som det skal og start pillefyret op igen.

Vi anbefaler altid, at man får lavet fast service og eventuelle reparationer af fagfolk, så man ikke kommer til at lave fejl der vil slide unødigt hårdt på fyret efterfølgende.

Fotoprint / fotosensor / lysføler med skakt og modtryksføler. Passer på brænder med Serie nr: 16.17.1590  og op efter.

Data

• Fotoprint

Materiale

Producent

• NBE

Er du i tvivl om fotoprintet passer til din model, så kontakt vores support for yderligere informationer. Se eventuelt vores andre reservedele til Scotte, Woody, RTB. Blackstar, Phoenix pillefyr.

Smelteslange i PVC til faldskakt. Smelteslangen har en indvendig diameter Ø60 mm. Ønsker du længere længder bestilles 0,5 meter som opskåret.

(Opskåret skæres op på bestilte mål)

1 meter - Bestil 2 stk.

2 meter - Bestil 4 stk.

3 meter - Bestil 6 stk.

og så videre...

Data

• Smelteslage i PVC
• Slange til faldskakt med diameter Ø60 mm

Producent

• NBE

Smelteslange ltil faldskakt. Smelteslangen er lavet i PVC og har en indvendig diameter på Ø76 mm. Smelteslangen er en del af sikkerhedsanordningen til NBE pillefyr. Ønsker du længere længder bestilles 0,5 meter som opskåret.

(Opskåret skæres op på bestilte mål)

1 meter - Bestil 2 stk.

2 meter - Bestil 4 stk.

3 meter - Bestil 6 stk.

og så videre...

Data

• Smelteslage / faldskaktsslange i PVC
• Slange til faldskakt med diameter Ø76 mm

Producent

• NBE

Blæser 85 mm centrifugalblæser. Blæseren passer til Woody, Scotte, BS+, RTB og RTB Phoenix pillebrændere 10,16 og 20 kW og med 85 mm bagplade.

Data

• 85 mm
• 10 - 20 kW
• Centrifugalblæser

Blæseren er en skyggepols blæser og bruger ikke kondensator, da polerne er forskudt i blæseren.

Tilslutning

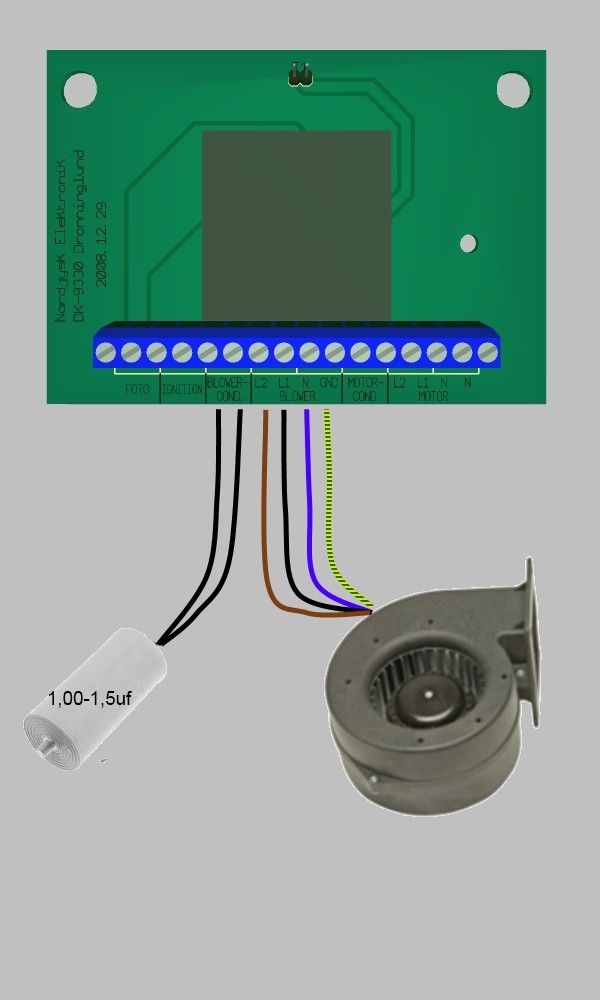

Blæseren tilsluttes på klemrækken på motorprintet med 2 ledninger (Kan ikke vende forkert)

Anbefalet blæser parameter

Scotte/Woody 10 kW:

• Lav (10 % drift) = 19
• Midt (50 % drift) = 25
• Høj (100 % drift) = 30

Scotte/Woody 16 kW:

• Lav (10 % drift) = 19
• Midt (50 % drift) = 29
• Høj (100 % drift) = 38

Skal tilpasses og justeres til forholdene når den skiftes!

Skamolplade til brædehoved U-Type. Vælg blandt flere størrelser fra 10 kW til 100 kW.

Data

• Skamolplade til brændehoved U-Tyoe
• Flere størrelser fra U-type rist 10 kW til U-type rist 100 kW

Producent

• NBE

Skamol plader til brændehoved U-Type i flere typer. Er du i tvivl om hvilken skamol plade til brænderhoved der passer til dit pillefyr, så kontakt vores dygtig support enten på mail eller telefonisk.

Forbrændings rist U-Type med skamolplade. Forbrændingsrist med skamolplade U-Type til 10 kW. Forbrændingsristen passer til Woody, Scotte, BS+, RTB og RTB Phoenix pillefyr.

Data

• Forbrændingsrist med skamolplade U-Type
• 10 kW

Mål

Materiale

• Rustfri stål

Producent

• NBE

Forbrændings rist U-Type med skamolplade. Forbrændingsrist med skamolplade U-Type til 16-20 kW. Forbrændingsristen passer til Woody, Scotte, BS+, RTB og RTB Phoenix pillefyr.

Data

• forbrændingsrist U-Type med skamolplade
• 16/20 kW

Mål

Materiale

• Rustfri stål

Producent

• NBE

YN60 Gearmotor til den interne sneglemotor. Gearmotoren passer til Woody, Scotte, BS+, RTB og RTB Phoenix pillebrænder - 60x60 - 10 W. Gearmotoren YN 60x60 - 10 W erstatter de andre tidlige modeller YN 60x60 - 6 W samt TYD60.

Data

• YN60 Gearmotor til den interne sneglemotor
• Passer til Woody, Scotte, BS+, RTB og RTB Phoenix pillebrænder - 60x60 - 10W
• Erstatter YN60x60 6W samt TYD60
• 180 gear, 8 RPM, 230 Volt, 50Hz, 10 Watt, 1µF

Gearmotoren YN60 er kompatibel med Woody, Scotte, BS+, RTB og RTB Phoenix træpillebrænder 60x60 - 10 W  træpillebrænder.

Producent

• Linix

Intern snegl motor til træpillefyr og rens. Denne motor er en langt mere kraftig og robust model med en motor der har mere power end de tidligere modeller. Motoren passer lige over på alle NBE træpillebrænder.

Skal du skifte motor på din pillebrænder er det lettest at du tager pillebrænderen af så du kan stå ved et bord og arbejde med det, skru den gamle motor løs af bagpladen og træk motor og snegl bagud af pillebrænderen, så skal du ha løsnet sneglen fra akslen og her kan det være en go ide at påføre noget WD40 på skruen og mellem snegleakslen og lade den stå lidt inden man begynder at tage den af. Løsne den lille 4 mm pinolskrue fra akslen og træk sneglen af. Det kan være til tider være et problem at trække sneglen af og har man mulighed for det, kan det være en god ide at varme op med en gasbrænder omkring akslen - det letter arbejdet en del.

Montering af ny motor: Start med at kontrolere at boltene kan gå hele vejen gennem både motor og gear de skal kunne nå ud til bagpladen. På gearhuset kan det være nødvendigt at bore hullerne op til 4,5 mm for at få boltene igennem. Dette kan let gøres meget nemt, hvis du spænder gearhuset op i en skruestik og bore igennem de eksisterende huller, da godset er af aluminium - er det meget let.  Skifter du fra en TYD motor til en YN 60x60 motor skal du huske, at der skal bruges 4 stk bolte til YN 60x60 motor.

Montér herefter sneglen på akselenden og sørg for at pinolskruen spænder ned på den flade side af akslen. Indsæt sneglen og motoren på pillebrænderens bagplade og spænd den fast med de 4 bolte.

Ledninger monteres i klemrækken efter den medfølgende diagram, og det kontroleres at sneglen drejer den rigtige vej rundt inden man montere træpillebrænderen i kedlen igen.

Gearkasse byggemål 60 x 60 mm - 10 W motor med 8 mm aksel - 1/180 gear

Gearmotor YN70 Passer til Woody, Scotte, BS+, RTB og RTB Phoenix træpillebrænder 70x70 20 W. Linix Gearmotor. Gear motor snegl op til 2,5m. Gearkasse 70x70mm

Data

• Linix Gearmotor til Scotte, Woody, BS+, RTB, RTB Phoenix pillebrænder 70x70 20 W
• Gearmotor med 1/180 gear, 8 RPM, 230 Volt, 50Hz, 20 Watt, 1,8µF

Producent

• Linix

Gearmotor YN80 8RPM 25 Watt. Snegl op til 3 meter. Gearkasse 70X80 mm og 25 Watt motor. Ø10 mm aksel 1/180 gear. Passer til Woody, Scotte, BS+, RTB og RTB Phoenix træpillebrænder 80X80 25W

Data

• Gearmotor til Scotte, Woody, BS+, RTB, RTB Phoenix pillebrænder 80x80 25 W
• 1/180 gear, 8 RPM, 230 Volt 50Hz, 20 Watt, 2 µF

Producent

• Linix

Blæser FL 133 mm til træpillefyr (80 - 120 kW). Blæser til Scotte/Woodt samt RTB pillefyr.

Data

• Blæser FL 133 mm
• 80 - 120 kW
• 230 V
• 0,37 A
• 2,0 uf/450 V
• Isolation Class F

Producent

• NBE

Blæser til Scotte, Woody, Blackstar og RTB pillefyr. Bestil nemt og sikkert online her. Har du brug for yderligere rådgivning eller information omkring montering. Kontakt venligst support.

Åben brænderrist til 30 kW NBE pillefyr. Brænderristen er den lave model. Den er lavet i rustfri stål og passer til alle 30 kW pillefyr Scotte, Woody, RTB, RTB Phoenix samt BS+. Sænker forbrændingstemperaturen.

Data

• Åben brænderrist (Lav model) til 30kW NBE pillefyr
• Passer til Woody, Scotte, BS+, RTB og RTB Phoenix
• Lavet i rustfri stål 4 mm MA253

Producent

• NBE

Temperaturføler NTC til Woody, Scotte, Blackstar Plus & RTB Phoenix pillefyr. Temperaturføleren passer til Woody, Scotte, BS+, RTB og RTB Phoenix. NTC temperaturføler kan bruges til Frem/returføler, VVB føler og udetemperatursføler.

Data

• Temperaturføler NTC
• Længde: 10 meter
• BEMÆRK FRA: Version 6.30 og op efter

Producent

• NBE

(Dette er den nye model) Løs lambdasonde der passer til RTB, BS+ og løse V16 styringer, hvor styringen er kompatibel med en 15V lambdasonde. Denne nye lambdasonde er med forbedret varmelegeme, som stabiliserer sig hurtigere og bedre ved nedkøling fra f.eks. en røgsuger.

Data

• Lambda sonde 15V
• Til V16 Styringer

Lambda sonde 15V passer på følgende kedler fra:

• Phoenix 10/16 fra og med serienr. 162100551
• Phoenix 30 fra og med serienr. 302100430
• Phoenix 50 fra og med serienr. 502100076
• Phoenix 80 fra og med serienr. 802100051
• Phoenix 100 fra og med serienr. 1002200000
• BS+ 10, 16 & 25 fra og med serienr. 252100302

Producent

• NBE

Styring version 7 med internet-adgang, giver dig mulighed for at komme på internettet og følge dit pillefyr overalt. Scotte/Woody styringe V7 har samme print som V10 styringen og der er de samme funktiong i V7 som i V10 styringen.

Du har mulighed for at tilslutte en masse tilbehør til styringen, feks solvarme, vejerkompensering, kompressorrens samt m.m

Styringen kan tilsluttes direkte til et netværksstik som er forbundet med en router og du vil herefter kunne komme på Stokercloud.dk og følge din styring på din smartphone eller pc.

Du kan fjernbetjene dit pillefyr overalt og tænde/slukke for det samt fortage diverse indstillinger via stokercloud, bare der er netadgang.

Styringen laver dataopsamling så du kan se hvad du har haft af forbrug af varme og vand. Det giver dig det helt perfekte overblik over driften.

Du har mulighed for at bruge urstyring både på varme og på varmtvand, på den måde behøver fyret kun at køre når du har brug for det.

V7 er en god og perfekt styring hvor du får rigtigt mange muligheder for at lave det perfekte setup og komme på nettet.

Det er enda helt gratis de første 3 år

Standard med styringen er 1 stk. temperatur føler af typen NTC.

Ombytningsstyring V7 komplet (Komplet ny styring)

Har du en defekt V7 eller V10 styring kan du købe en ny ombytningsstyring. (gælder dog ikke lynskader). Gælder også V10 styringer dog vil du få en V7 styring i stedet da V10 er udgået.

Skal du have en komplet ombytningsstyring skal du indlevere en tilsvarende med stik og ledninger tilbage. Du kan ikke indlevere en ældre styring feks. V4,5 eller V6 og få den ombyttet til en V7. (Det er en til en)

Når du bestiller en ombytningsstyring betaler du det en ny styring koster men får reduceret beløbet til ombytter pris når vi modtager den gamle styring, og har kontrolleret at det er en V7 eller V10 styring med ledninger.

Modtager vi ikke en tilsvarende styring med ledninger retur indenfor 10 dage vil vi fakturere dig for en ny styring

Smart modulerende styring til pillefyr. Styring Version 16 i boks er en mere intelligent styring, som kan tilpasse sig til det aktuelle varmebehov. Det vil sige, at når behovet er mindre om sommeren, stoppe og starter fyret automatisk og tilpassr sig driften. Ligeledes starter og stoppe fyret også om vintere ved at tilpasse sig behovet. Med indbygget el-tænding. Nedenunder har vi beskrevet hvad der følger med styringen som standard. Version 16 i boks understøtter mange ting som f.eks. varmtvandspriotering - Flowmåling, RMP sensor, afstandsmåler til askeskuffe, afstandsmåler til silo, røgtemperatur, timerfunktion kedel  4 stk. vejrkompeseringszoner, iltstyring, udetemperatur, undertryksmåling, solvarmestyring samt mange flere funktioner. Se evt. nederst.

Standard med styringen er:

• 1 stk. Temperatursensor af typen NTC
• 1 stk. IEC C13 stik til snegl
• 1 stk. 12POL stik til brænder
• 1 stk. DK stik
• 1 stk. IEC C13 stik til askerens
• 1 stk. Røgtemperatursensor
• 1 stk. Vægbeslag
• 1 stk. WIFI-modul

Styringen har følgende udgange:

• 16 stk. 230V.

Styringen har følgende indgange:

• 10 stk. Temperatur
• 1 stk. Fotosensor
• 2 stk. Afstandsmåler
• 1 stk. Bus
• 1 stk. Ilt
• 2 stk. Kontakt
• 4 stk. Puls
• 1 stk. LAN
• 1 stk. Mini SD

Styringen Version 16 i boks understøtter f.eks. :

• Varmtvandsprioritering - Flowmåling
• RPM sensor
• Afstandsmåler til askeskuffe
• Afstandsmåler silo
• Røgtemperatur
• 4 stk. Vejrkompenseringszoner
• Timerfunktion kedel
• Timerfunktion varmtvandsbeholdere
• Timerfunktion rensning- Cirkulation pumpestyring
• Kompressor-rens
• Iltstyring
• Opkobling til internet ( StokerCloud )
• Udetemperatur
• SMS & E-mail alarmer ( StokerCloud )
• Undertryksmåling
• Lan modul
• Udvidelsesprint m/ 7 ind- / udgange
• Solvarme styring
• Vakuumtransport
• Ekstern fyldning

Version 16 i boks kan erstatte følgende styringer:

• V4.xx i boks
• V5.xx i boks
• V6.xx i boks
• V7.xx i boks
• V10.xx  i boks
• RTB V.7 m/u udvidelsesmodul
• RTB & BS+ V.13
