Nyhed – Plug And Play komplette gulvvarmesystemer

Fordele

• Nemt og hurtigt at installeret gulvvarmen
• Færdigmonteret
• Minimerer risiko for fejl og mangler
• Afprøvet og funktionstestet og trykprøvet på forhånd

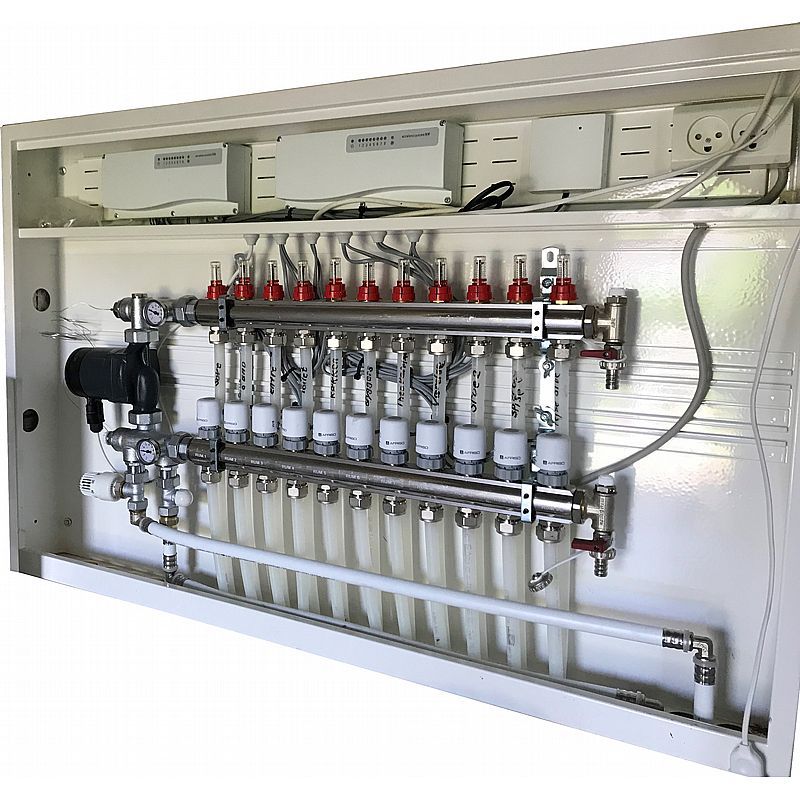

Som noget nyt, kan vi nu tilbyde et komplet samlet gulvvarmesystem, monteret i et færdig stålskab. Skabet sikre dig, at man ikke får en evt. vandskade hvis noget er utæt samt en væsentlig pænere afslutning.

For at kunne tilbyde, denne service, skal vi bruge en plantegning samt en beskrivelse at projektet. Ud fra den tegning, vil vi lave en princip tegning, af gulvvarme udlægningen og rørmeter. Ud fra de meter, vil vi indregulere hver enkelt flowmeter på den rigtige vandmængde.

Desuden vil alle telestater være monteret på fordeleren samt tilsluttet i styreboksen. På fordelerene vil der stå et rum navn eller rum tal, hvor kunden så montere det færdig gulvvarmerør. I skabet vil der ligge rumføler, hvor der igen står et navn eller nummer, som passer til det rigtige rum og være lige til at monterer i rummene.

Rumfølerene vil allerede være programmeret til den aktuelle gulvvarme kreds.

Ved en Plug And Play løsning, minimere man fejl og mangler. Alle afsendte systemer er afprøvet og funktionstestet samt trykprøvet. Ud fra plantegning beregner vi også gerne en matrialeliste over hvad du skal bruge af rør og gulvplader m.v. hvis du ønsker det.

Komplet trådløs gulvvarmesystem med Grundfos lavenergipumpe, flowmåler/regulering, udluftning og Seitronstyring.

Leveres med pex forskruninger til 20 mm pex.

Systemet består af:

• Seitron trådløs styring
• Grundfos lavenergipumpe
• Fordelerrør i rustfri stålmed 1" gennemløb
• Kombineret aftapventil og udluftningsskrue
• Indbygget ventil til termomotor
• Indbygget flowmåler/regulering
• Omløbersæt 20x2 mm Monteringsbøjler
• Trådløse rumtermostater

Gulvvarmesystemet leveres inkl. blandeshunt med Grundfos energisparepumpe, Seitron trådløs styring og telestater.

Komplet manuel gulvvarmesystem med lavenergipumpe, flowmåler/regulering, by-pass og udlufter. Leveres med pex forskruninger til 20 mm pex.

Systemet består af:

• Smedegårds lavenergipumpe
• Fordelerrør med 1" gennemløb
• Kombineret aftapventil og automatisk luftudlader Indbygget ventil med håndregulering
• Indbygget flowmåler/regulering
• Omløbersæt 20x2 mm
• Monteringsbøjler

Leveres inkl. blandeshunt med Smedegårds energisparepumpe, og manuel håndregulering

Komplet shunt med Alpha2 pumpe der er med autoadapt styring, som automatisk tilpasses boligens forbrug. Alpha2 pumpen er desuden med antiblokering, tørløbssikring, automatisk indstilling, energieffektivitet, slidstærk, med sommerfunktion samt er pumpen meget modstandsdygtig overfor korrosion og kondenserings.

Data

• Shunt til gulvvarme med Alpha2 energibesparende pumpe

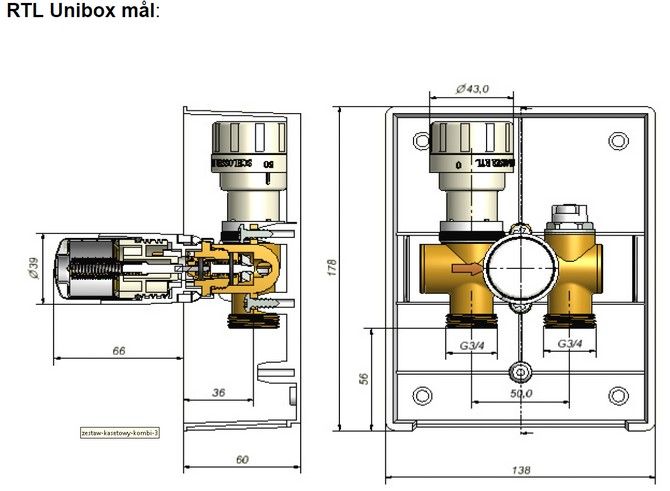

Med RTL Uniboks er det muligt at regulere gulv og rumtemperatur i det enkelte rum ved hjælp af en fremløbstermostat og en returtermostat i en enhed.

Derved overholdes kravet om regulering af nyopførte badeværelse/rum.

RTL Unibox. Et rigtig godt og billigt alternativt til nogle af de dyrere løsninger på markedet.

Beskrivelse

Denne unikke gulvarme Box kombinere reguleringen af rumtemperatur og

vandtemperatur i en mekaniske enhed,

Så den bedste regulering opnås uden brug af pumpe.

Uniboxen er ideel til en enkelt gulvvarme kredse under 20 m²

Konstruktion

Box består af en returreguleringsventil (vandtemperatur)

Samt en rumreguleringsventil der styre luft temperaturen i rummet.

(Rumtemperatur).

Lovkrav

Boxen opfylder kravene fra BR18 (Varmenorme DS469)

Om regulering af gulvvarme i mindre rum

(Som skal styre rumtemperaturen)

Der udover sikre returventil en lav returtemperatur.

Så temperatuen for eksempel ikke over stiger fjernvarmes krav om lav

returtemperatur. (Så som regel 35°)

Montering

Boxen monteres nemt med 4 skruer i bunden.

Kan også skrue i siden hvis det skulle være nødvendigt.

Som tilslutning benyttes der (3/4 Euroconus) Se Tilbehør.

Der er monteret en luftskrue i boxen. Til udluftning af mindre luftbobler.

Vi anbefaler altid at man skyller Gulvvarmeslangen godt igennem før montering. Det giver altid det bedst resultat

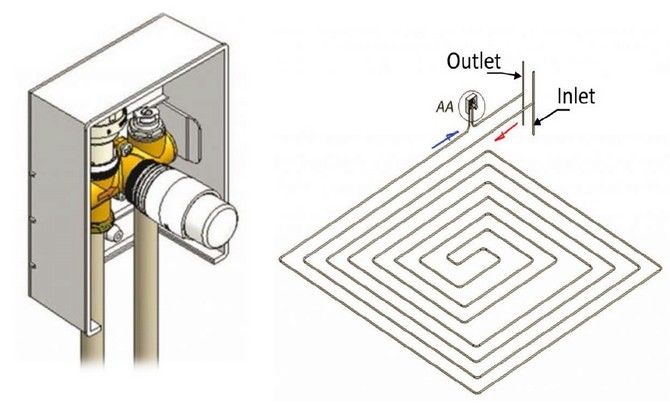

Boxen monteres altid på retur røret fra gulvvarme se figur. 2

Boxen må ikke monteres i direkte sollys.

Tekniks data

Nominelt tryk: 1,0Mpa = 10 bar

Varmemedia: Centralvarme / Fjervarme

Test pressure: 1,5Mpa = 15 bar

Max arbejdes temperatur 90C°

Universal guvlvarmeskabe der er vandtætte. Skabene er til universal montering er der lavet plads til pumpeshunt. I varebeskrivelsen på universal gulvvarmeskabet er der angivet et maks. antal kredse med/uden brug af pumpeshunt.

Data

• Vandtæt bund
• Fleksibel montageplade til styreenheder
• Indbygget vandtæt afskærmning mellem styreenheds- og fordelerrum

Gulvvarmeskabet er universal. Bunden er vandtæt og der er indbygget vandtæt afskærmning mellem styreenhedsrum samt fordelerrum. Montagepladen til styreenheder er fleksibel det vil sige, at den let tilpasse forskellige typer styreenheder.

Farve

• Hvid

Kvalitets gulvvarmefordeler med 2 eller flere kredse inklusiv flowregulering. Gulvvarmefordeleren er af lavet af forniklet messing med flowmeter. Selve fordelerrøret er med 1" indvendige gevindtilslutninger og 3/4" kredstilslutninger. Gulvvarmefordeleren leveres med et sæt endestykker og et sæt vægbeslag.

Data

• Forniklet messing
• Med flowmeter
• 1" Indvendig gevindtilslutninger
• 3/4" kredstilslutninger
• Vægbeslagene er påmonteret

Endestykkerne leveres med manuel udlufter og aftapventil. Euroconus tilkøbes separat. Euroconus kan fås fra 12-20 mm til Pex og Alupex. Der skal bruges 2 stk. pr. gulvvarmekreds. Gulvvarmefordelerne kan fås fra 2–12 kredse.

Det øverste fordelerrør er flowmetrene. Det er på det øverste fordelerrør at fremløbet tilsluttes fra anlægget. Man bør indregulere flowmetrene efter kredslængderne. Fordelerrør nederst har reguleringsventiler. Det er her returløbet tilsluttes til anlægget.

Fordelerrøret leveres med hvide hætter. Det er muligt at regulere manuelt her. De hvide hætter kan tages af og der kan påmonteres telestater. Reguleringsventilerne leveres med M30 x 1,5 mm gevind.

Fleksibel bukkefiks i plast. 20 mm G-Flex. Anvendes til f.eks. ved opføring af rør gennem beton og lignende. Bukkefiksen er meget fleksibel og beskytter varmerøret effektivt. Kan justeres i vinkel fra 0-90°.

Data

• 20 mm G-Flex
• Vinkel 0-90°
• Plast materiale

Farve

• Sort

Producent

• Uponor

Meget fleksibel bukkefiks lavet i sort plast til anvendes ved opføring af rør gennem beton, bjælkelag med mere. Beskytter varmerøret effektivt. Den meget fleksible bukkefiks til gulvvarmerør er nemt at montere på røret og derfor meget taknemmelig at arbejde med. Justerbar i vinkel 0-90°.
