Solvarme tilbehør

Disse sæt bruges, når du skal fastgøre  F19 eller F25-solfangere ovenpå tagbelægningen. Med sættene hæves solfangerne lidt over tagbelægningen, så blade mv. ikke sætter sig fast over solfangerne - men solfangerne følger taget, dvs. får samme hældning.

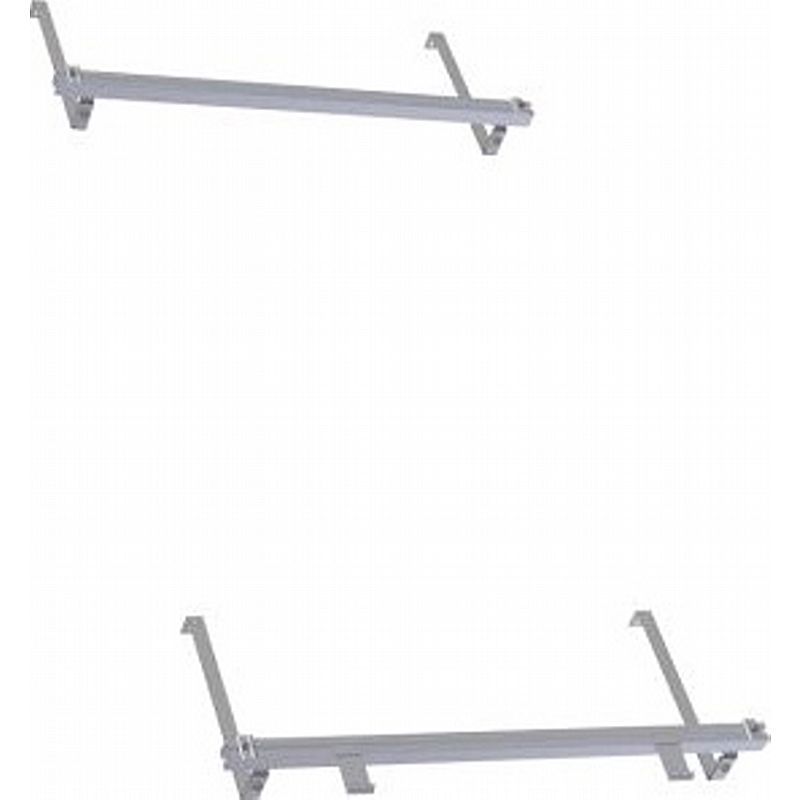

Hvert sæt består af to vandretliggende aluprofiler med beslag til fastholdelse af solfangerne, samt et antag tagkroge. Tagkrogene holder aluprofilerne fast i taget. Krogene går ind mellem to tagplader/-sten og skrues fast i en lægte. Tagkrogene kan justeres i højden, fx. for tilpasning til den benyttede tagstens højde.

Hvis det passer dårligt på stedet med tagkroge, fx. fordi tagbelægningens enkeltdele ikke kan løftes op, er der to muligheder:

• at skære øverste ende af tagkrogen, og skrue den tiloversblevne del fast i taget (fx. ved tagpaptag)
• at bruge lange, rustfri ansatsskruer (som ved solceller) i stedet for tagkroge

Guide til valg af tagmontagesæt

• Til montering af 1 solfanger skal du bruge: 1 stk "Solo-sæt 1 stk. F25".*
  Solfangeren kan vendes lodret eller vandret med solo-sættet.
• Til 2 eller flere solfangere vandret: 1 stk "Solo-sæt 1 stk. F25" pr. solfanger.*
• Til 2 solfangere lodret: 1 stk "Basissæt 2 stk." til den pågældende solfanger
• Til 3 solfangere lodret: 1 stk. "Basisæt 2 stk." + 1 stk "Udvidelsessæt 1 stk." til den pågældende solfanger
• Til 4 solfangere lodret: 1 stk. "Basisæt 2 stk." + 2 stk "Udvidelsessæt 1 stk." til den pågældende solfanger. Osv....

*Ved F19saves 27 cm af hver af (hvert) sæts to aluprofiler, hvis de skal passe med solfangerens bredde (det er pænest!)

Solfangerne kan grupperes med op til 8 stk. i én række. Større solfangerfelter bør opdeles i flere, lige store, parallelforbundne rækker.

Komplet Pumpeblok til 20-30 m2 solvarme med manometer, flowmeter, luftudskiller, grundfos pumpe, kontraventiler, afspæringshaner, påfyldnings og aftapningshaner med mere. En pumpeblok kaldes også for en solvarmestation. Denne solvarmestation er velegnet til anvendelse i solvarmeanlæg på op til 25 m2.

Data

• Til 20-30 kvm solfanger
• Lavenergipumpe med Grundfos UPM3 15-145-130 og 2 m PWM- og 230V-ledning
• Air-Stop udlufter på fremløbet
• Kontraventiler
• Sikkerhedsventiler
• Flowmeter
• Termometer

kompakt pumpeblok til styring af solvarme- og varmeanlæg. For yderligere information kontakt venligst support for hjælp

Solvarmestation E indeholder solvarmeanlæggets basale komponenter: Pumpe, luftudskiller (AirStop), kontraventiler, sikkerhedsventil, flowmeter, manometer, afspærringshaner, påfyldnings- og aftapningshaner mv. Den leveres inkl. både 230V- og PWM-kabel i 2 meters længde

Solvarmestation E er velegnet til brug i solvarmeanlæg op til ca. 30 m².

• Lavenergipumpe Grundfos UPM3 SOLAR 15-145-130 (løftehøjde 14,5 meter)
• Mulighed for såvel ON/OFF-styring som hastighedsregulering via PWM-signal
• AirStop-permanentudlufter på fremløbet
• Termometer (0-160°C) på både frem og retur
• Indbyggede oplukkelige kontraventiler i kuglehanerne på både frem- og retursiden
• Flowmeter med skala 2-15 l/min
• Sikkerhedsventil 6 bar og manometer 0-6 bar
• Tilslutninger mod solfangere og beholder, samt udgang sikkerhedsventil: 3/4" indv. gevind
• Tilslutning til trykekspansion (flexslange): 3/4" udv. gevind med plan pakflade
• Kabinetmål HxBxD 32x21x16 cm, totalmål 38x32x16 cm
• Leveres inkl. 230V-kabel med stik, og kabel/stik til PWM-styring

Bemærk, at pumpens løftehøjde kun er et mål for dens maksimale kraft (evne til at flytte vand), ikke et mål for den maksimale højdeforskel i solvarmeanlægget - som kan være over 20 meter.

Wita cirkulationspumpe version 25-80-130 er en moderne lavenergi cirkulationspumpe. Wita version 25-80-130 har 1½" -tilslutningsgevind. Monteres f.eks. med et sæt pumpeunioner.Der er aluminiums display med led pulsmodulation. Til pumpen medfølder der 2 pakninger, netkabel på 2 meter, PWM kabel på 2 meter samt isolering og en vejledning til pumpen. Leveres i egen kasse. For begge gælder

Data

• 8 meter løftehøjde
• 230 V AC/50 Hz
• Aluminium display med led pulsmodulation

Farve

• RAL 9006

Der medfølger

• 2 pakninger
• Netkabel på 2m
• PWM kabel på 2m
• Vejledning
• Isolering

Producent

• Wita

Wita er en tysk producent som holder til i Bad Oeynhausen i Tyskland. Firmaet har igennem mange år udviklet og produceret cirkulationspumper af meget høj kvalitet.

Læs mere om producenten her: Wita

Cirkulationspumpe Grundfos Upm3 Hybrid 15-70-130 ACA. Lavenergi cirkulationspumpe med permanentmagneter til solvarmeanlæg.

Fordele

• Kan indstilles til 3 forskellige driftsformer
• Meget lavt energiforbrug
• Med permanentmagneter

Data

• Upm3 Hybrid 15-70-130 ACA
• OEM-pumpe

Kan indstilles til 3 forskellige driftsformer

• Fast hastighed
• AutoAdapt
• PWM-reguleret (Valgfri profil A og C)

Producent

• Grundfos

Solvarmevæske anvendes til frostsikring. Antifrostvæske.

Data

• Frostvæske

Anvendelse

Påfyldes beholderne på solfanger i følgende forhold. Blandingsforhold / Beskyttelse 1/1 = -33 grader 1/2 = -15 grader

Dosering

• Solfangerkredsen: 40% propylenglycol - 60% vand .

Opbevares utilgængeligt for børn

Bør opbevares på et sikkert sted, så mindre børn ikke kan komme i nærheden af solvarmevæsken.

En af Europas bedste og mest udbredte solvarmevæsker, lavet på basis af ugiftig propylenglycol.

• Tilsat inhibitorer, der beskytter metallerne i solvarmekredsen
• Forsynet med alkali-buffer, der forlænger væskens levetid
• Bestandig for vedvarende høje temperaturer op til ca. 170 °C
• Økonomisk i brug - fortyndes med vand
• Anbefalet blandingsforhold 40:60 giver frostsikring ned til -21°C

TYFOCOR L fås dunke med 11 kg (ca. 10,5 liter) eller 5 liter, hvilket giver henholdsvis ca. 26 og 12,5 liter brugsklar væske.

SabetoFlex inddækning til solvarmerør (Sort). Flex inddækningen er til 1 og 2 rør samt til ledninger. Inddækningen er fleksibel og kan formes så den passer til alle typer tagprofilering. SabetoFLEX rørgennemøring laves i farverne sort og teglrød, så den falder naturligt ind i de fleste tagfarver og virker meget diskret. Flexinddækningen er til tage med taghældning 5-65° og rørdiameter Ø45 mm.

Data

• SabetoFLEX rørgennemføring til 1 og 2 rør
• Taghældning: 5-65°
• Rørdiameter: 0-45  mm
• Farve: Sort

Der er flere fordele ved at anvende SabetoFLEX. Den fleksible inddækning er særdeles nem at tilpasse alle typer tagprofilering. Den kan anvendes til både 1 og 2 rør samt ledninger. Materialet kan forbindes med alle kendte typer byggematerialer og den er velegnet til alle luftlag. Kræver ingen efterbehandling.

Producent

• SabetoFlex

SabetoFlex inddækning til solvarmerør (Teglrød). Flex inddækningen er til 1 og 2 rør samt til ledninger. Inddækningen er fleksibel og kan formes så den passer til alle typer tagprofilering. SabetoFLEX rørgennemøring laves i farverne sort og teglrød, så den falder naturligt ind i de fleste tagfarver og virker meget diskret. Flexinddækningen er til tage med taghældning 5-65° og rørdiameter Ø45 mm.

Data

• SabetoFLEX rørgennemføring til 1 og 2 rør
• Taghældning: 5-65°
• Rørdiameter: 0-45  mm
• Farve: Rød

Der er flere fordele ved at anvende SabetoFLEX. Den fleksible inddækning er særdeles nem at tilpasse alle typer tagprofilering. Den kan anvendes til både 1 og 2 rør samt ledninger. Materialet kan forbindes med alle kendte typer byggematerialer og den er velegnet til alle luftlag. Kræver ingen efterbehandling.

Producent

• SabetoFlex

Ekstra varmebestandig - til solvarmeanlæg

• Materialer: Forniklet messing, chrom
• Temperaturbestandig til 200°C
• Max. tryk 10 bar
• Tilslutning ½” nippel
• Mål (metalhus) Ø38-46 mm, H 75 mm
• Solid udførelse – vægt 186g
• Made in Italy

Sikkerhedsgruppe 3 bar til lukkede, tryksatte varmeanlæg. Sikkerhedsgruppen består af en automatisk luftudlader, en sikkerhedsventil samt et manometer.

Data

• Sikkerhedsgruppe 3 bar
• Til lukkede tryksatte varmeanlæg.
• Består af automatisk luftudlader, sikkerhedsventil, manometer

Sikkerhedsgruppen anvendes som en sikkerhed mod at trykket ikke bliver for højt. På manometeret kan man overvåge at trykket i anlægget under påfyldning og drift.

Producent

Tilslutningssæt for trykekspansionsbeholder med kappeventil. Selve monteringssættet består af en ophængningsbøjle / monteringsbøjle til en trykekspansionsbeholder til vægophæng samt  skruer, slange og pakninger.

Sættet indeholder

• Ophængningsbøjle
• Flexslange
• Skruer m.m.
• Pakninger

Monteringssættet / tilslutningssættet er beregnet for trykekspansion med kappeventil.

Kappeventil til trykekspansion. Denne dobbelt selvlukkende ventil er til trykekspansion

Data

• Kappeventil (Til trykekspansion)
• Dobbelt selvlukkende ventil

Anvendes til trykekspansion. Selvlukkende overgangsventil. Lukker af for vandet i begge retninger med det formål, at der ikke kommer varmeanlægsvand ud når den skilles ad.

Producent

Tacosetter strengreguleringsventil til indregulering af pumpeblok. Med Taco-Setter får man en hurtig og præcis indregulering af vandmængden i køle og varmeinstallationer. Ligeledes leverer Taco-Setteren en præcis trykudligning i brugsvandssystemet. Bruges f.eks. til at kontrollere vandmængden i forbindelse med gulvvarme og solfangere.

Data

• Maks temperatur : 100°
• Maks tryk: 10 bar

Anvendelse

Direkte regulering, aflæsning og afspærring. Taco-Setter betyder hurtig og præcis indregulering af vandmængden i varme og køleinstallationer. Desuden giver den præcis trykudligning i brugsvandssystemets cirkulationsledning. Taco-Setter gør det muligt at kontrollere vandmængden vedr. f.eks. gulvvarme og solfangere.

Taco gennemstrømningsmåler. Direkte værdiangivelse - Taco-Flowmeter anvendes til måling af vandmængden i varme- og køleinstallationer, specielt i forbindelse med fordelerrør/gulvvarme og ved cirkulation af brugsvand.

Data

• Aflæsning af vandmængden i l/min
• Lille tryk (Høj K-Værdi)

Anvendelse

• Til måling af vandmængde i forbindelse med varme og køleinstallationer
• Anvendes typisk i forbindelse med f.eks. fordelerrør / gulvvarme samt ved cirkulation af brugsvand
• Egnet til installation i alle retninger
• Passer til Taco øvrige fittings

ESBE Termisk blandeventil til store vandmængder. ESBE VTA 520 er velegnet til de større vandmængder. Det er en blandeventil med stor kapacitet, som gør den velegnet som eksempelvis skoldningssikring eller som blandeventil i større systemer. Det kan være som blandeventil i gulvvarmeanlæg op til maks. 150 m2.

Data

• Termisk blandeventil VTA 520
• Maks temperatur 90° C
• Tilslutning: 1" udvendigt gevind

Producent

• ESBE

Antifrostvækske til solfangere og solvarmeanlæg. Propylenglykol antifrostvæske bruges for effektivk at frostsikre solfangere i solvarmeanlæg. Propylenglykol antifrostvæske er biologisk nedbrydelig. Det er en kraftig og tyktflydende koncentreret væske, der beskytter mod frostsprægninger i solvarmeanlægget om vinteren.

Data

• Antifrostvæske til solfangere og solvarmeanlæg
• Biologisk nedbrydelig

Anvendelse: Til frostsikring af solvarmeanlæg. Påfyldes ved installation og opstart samt hvis et solvarmeanlæg har været utæt eller været påført anden skade. Der bør altid påfyldes/efterfyldes væske så anlægget er nødvendig frostsikret hele vinteren. Følg instruktioner ved påfyldningsforhold. Propylenglykos antifrostvæske skal skal fortyndes med vand i forholdet 60% vand og 40% propylenglykol inden det påfyldes solfangerne. Når antifrostvæsken blandes i 60-40 forholdet, kan det holde væsken i solfangerne frostfri helt ned til ca. -25 grader celsius.

NB. Propylenglykol skal opbevares utilgængelig for både børn og dyr.

Producent

• Kemi Service A/S

Taco Skoldningssikring. Termostatisk blandeventil 30-70°C  med 3 gevindnipler 3/4". Der er flere fordele ved Taco blandeventil f.eks. en konstant vandtemperatur ved tappestedet. En selvstændig blandefunktion uden brug af energi samt er der også trinløs indstilling af blandetemperaturen i 2 områder, 20-40°C samt 30-70°C. Desuden er der skoldningssikring.

Data

• Taco Skoldningssikring 30-70°C
• Med 3 gevindnipler 3/4"

Producent

• Kierulff
